家中不用的舊光碟機該如何處置 ?
這篇文章將教你如何以光碟機製做成發電機
不同廠牌的光碟機內部結構會有差異,
但, 基本架構差異不大.
我們所要利用的是退片馬達與相關的齒輪組.
這裡提供幾張筆者拆解光碟機步驟的相片供參考,
首要目的是拆除不需要的零件, 獨留齒輪組與退片馬達
首先, 以螺絲起子拆掉金屬機殼
拆掉電路板.
拆掉電路板上的連接線
拆掉電路板後露出下面的部份, 一般光碟機會有 3 個馬達 ( 如下圖 )
1. 退片馬達
2. 磁軌定位馬達
3. 光碟片旋轉馬達
退片馬達與相連的齒輪, 輪盤即是我們所要取得的部份

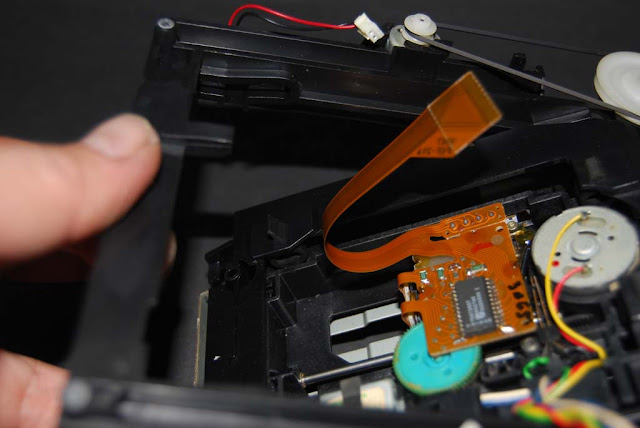

拆掉光碟機機心部份.
此部份較困難, 各種廠牌有些許差異,
可仔細觀察再尋求拆解方法,
以此台為例, 需先將機心後端下壓使脫離卡溝再行拉出.
光碟機的退片系統如下圖,
光碟機的原始應用是
馬達轉動時 藉由
小輪盤 (1) 經由皮帶帶動
大輪盤 (2) ,
大輪盤下方同軸的小齒輪是
齒輪組 (3) 的一部份,
齒輪組用以降低馬達轉速同時也增加馬達力量,
最後由齒輪組下方小齒輪帶動
齒輪排 (4) ,
因此馬達轉動能帶光碟托盤.
由法拉弟左手定律與右手定律得知,
直流馬達與直流發電機的結構類似.
若旋轉直流馬達的轉軸可輸出電壓,
即是直流馬達可充當發電機使用
曾與朋友討論以直流馬達充當發電機的效益問題(即發電量)
以此光碟機使用的馬達 FF-050SH 為例規程書載明 7V, 8440rpm
意思是說給這馬達 7 伏特電壓, 馬達軸心轉速為每分鐘轉 8440 圈.
在不供電下, 當旋轉馬達軸心使轉速也是每分鐘轉 8440 圈,( 即每秒 約 140 圈 )
在馬達原供電端可測得 8 成電力, 7 伏特 x 0.8 = 5.6 伏
實際測試馬達轉速與光碟托盤移動間的關係,
測得光碟托盤移動一次 (即托盤由最前方推到最後方, 即光碟進片)
馬達轉了 83 圈. 因此推拉光碟托盤要達到每秒 約 140 圈是輕而易舉
下面影片是拆除不需要部份, 剩下馬達與相連的齒輪,
並以三用錶測試發電電壓值同時以 32 顆 LED 燈串測試發電能力.
影片 : 以舊光碟製做發電機 (1).avi
影片說明
1. 推動退片夾, 以三用表測量馬達產生的電力
2.接上 LED 燈串 ( 30 顆 LED, 藍白各 15 顆)
再次推動退片夾, 觀察 LED 點亮情況
以上僅是筆者小小心得與同好享, 不周全處也請先進不吝賜教 !!!
下篇再加上舊手機電池與 LED 組成簡易應用,
敬請期待 ~
